בניית חדר מגבס - עשה זאת בעצמך

מאת: שרון טל

המשפחה התרחבה ? יש צורך בפינת עבודה נוחה בבית ? בנייה עצמית של חדר מקירות גבס יכולה לתת מענה מהיר ואיכותי, הדבר מתאים במיוחד לכל מי שאוהב ליצור. העבודה אינה מסובכת אך יכולה לאתגר במעט את מי שלא התנסה בכך בעבר (קל מאוד לעבוד עם הגבס - לבנות קיר גבס, העבודה מאוד מהירה ונקייה, והתוצאה יפה!). אסקור כאן את השלבים שיישמתי בבניה, צעד אחר צעד.

שלב ראשון : תכנון - מציאת המקום הטוב ביותר לבנייה

התכנון הוא לב ההצלחה של העבודה! לפיכך כדאי לתת לו התייחסות ראויה ולא להתחיל בבניה עד אשר תהיו שלמים עם עצמכם במאה אחוז!

1. מומלץ לחשוב מספר ימים על כל האפשרויות - טרם תחילת השרטוטים.

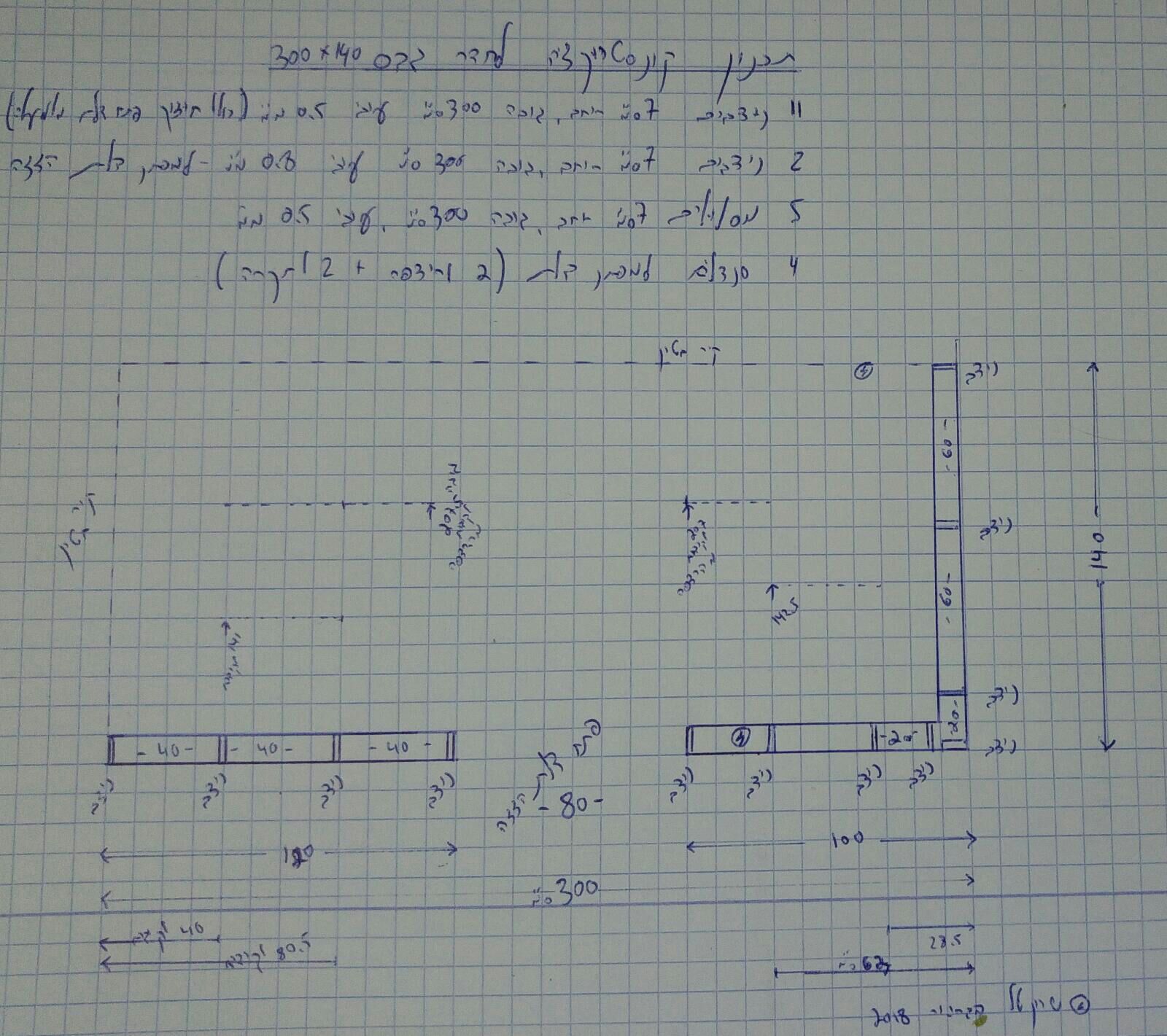

2. כדאי לשרטט את גבולות החדר על גבי דף נייר משבצות ביחס זהה ליחס שנרצה לראות את החדר.

3. העברת השרטוט מהנייר לרצפה - שרטוט גבולות החדר עם עיפרון על גבי הרצפה. השרטוט על הרצפה ימחיש את גבולות החדר ביחס לבית. יתכן שתגלו דברים חדשים שיגרמו לכם לשנות את גבולות החדר ביחס לחלל הבית. בהתאם יש לשרטט על הרצפה את גודל החדר נטו בניכוי עובי הקונסטרוקציה ולוחות הגבס.

4. בשרטוט יש למקם את פתח הכניסה, פינת העבודה, מיקום כיסא הישיבה, נקודת טלפון, נקודות חשמל, מתג תאורה, מאוורר או מיזוג, מיקום הספריות, מיקום מדף, סוג הדלת וכדומה.

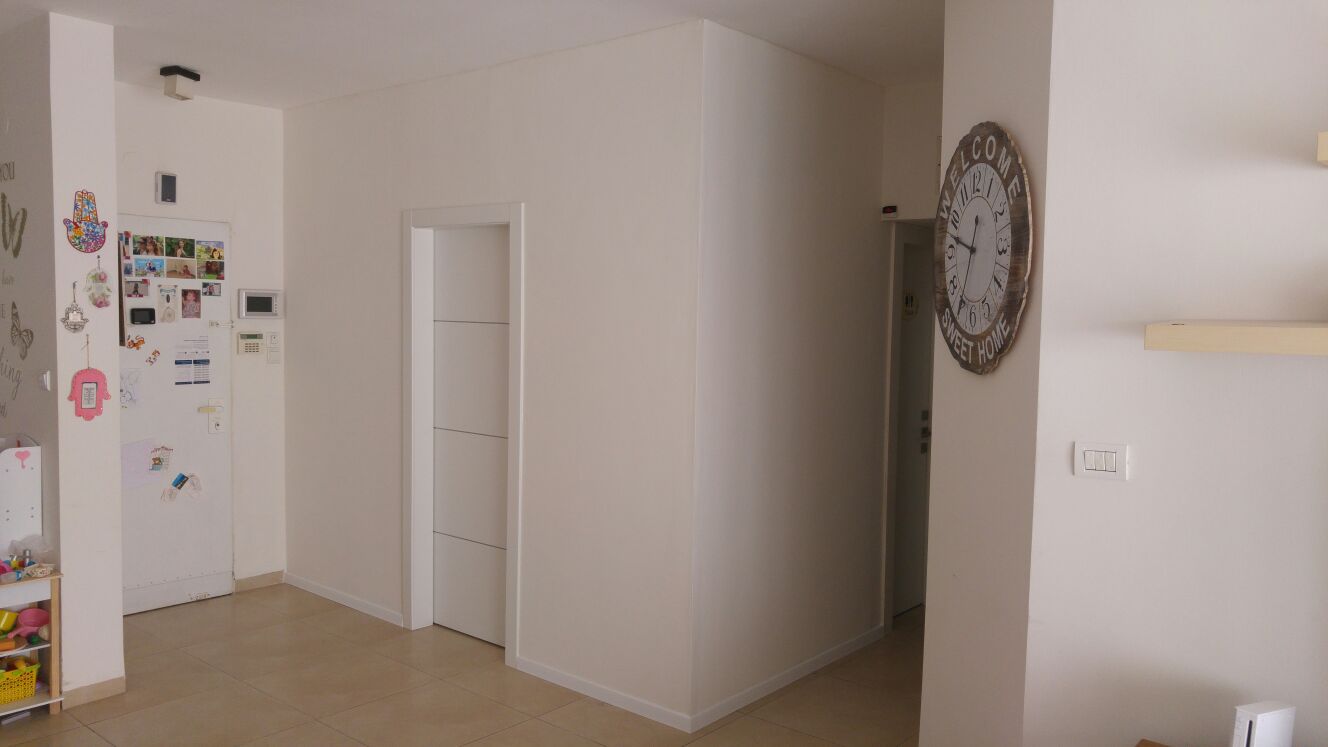

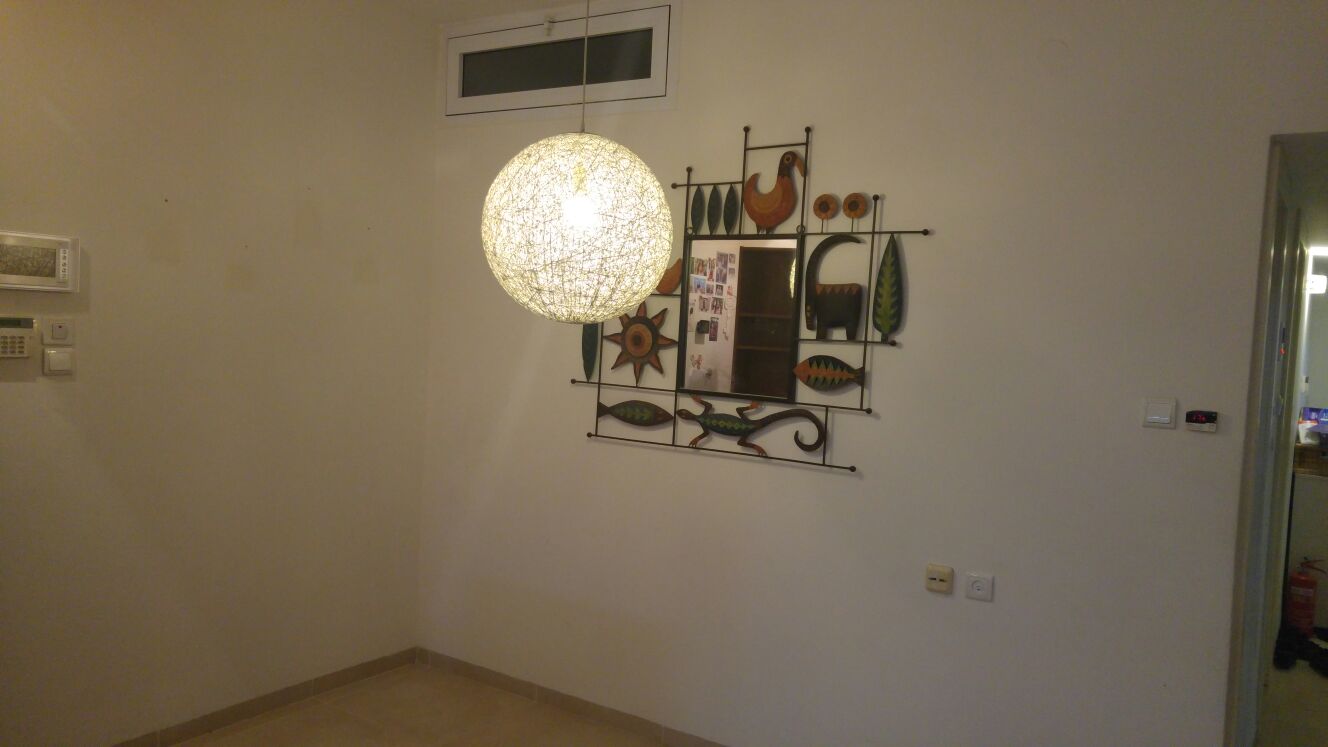

אנחנו בחרנו לבנות חדר בכניסה לבית, באורך 3 מטר על 1.4 מטר.

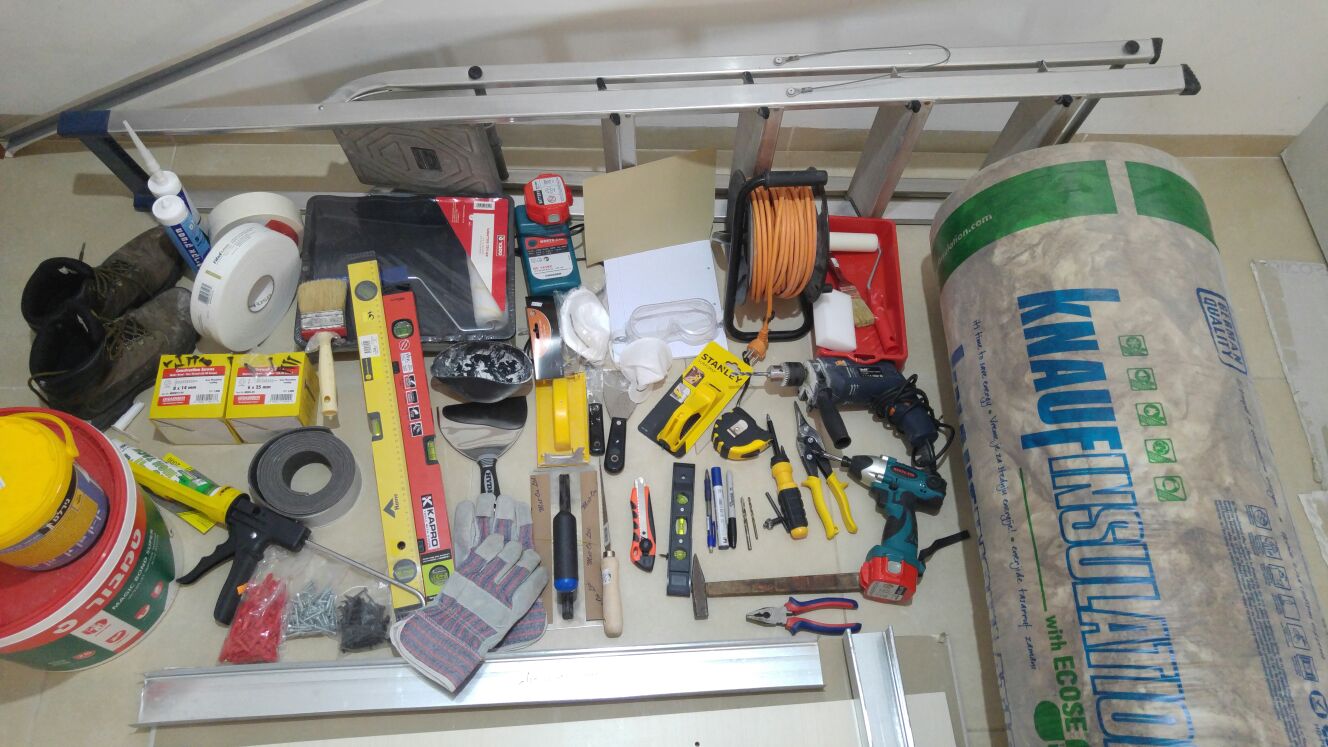

כלי עבודה

משקפי מגן - יגנו על העיניים בכל מהלך העבודה, בעת הקידוח מרסיסי אלומיניום, מאבק בשפשוף השפכטל ומצבע

כפפות עבודה - בכל חיתוך הקונסטרוקציה או קידוח , חובה להשתמש בכפפות מגן

נישמיות - יגנו עלינו מאבק השפכטל

מקדח חשמלי - לכל בניית הקונסטרוקציה, חיבורי הניצבים, חיבורי לוחות הגבס

מברגה חשמלית - להברגת הקונסטרוקציה , חיבור בין המסלול לניצבים, וחיבור לוחות הגבס למסלולים ולניצבים

מברג פיליפס - לצורך השקעה עדינה של ברגים בולטים מלוח הגבס

שפכטל נירוסטה 6 אינץ' - להחלקת השפכטל

שפכטל נירוסטה 2 אינץ' - לסתימת חורי הברגים

מאלג' - כלי עזר לשפכטל

מסור גבס - לחיתוכים פנימיים ולחיתוך שקע חשמל בקיר גס

סכין יפנית רחבה - לחיתוך לוחות הגבס

משייפת קטנה לקיר גבס - לשיוף כל הבליטות בקצוות לוחות הגבס המחוברות לניצבים

פטיש

פלס מגנטי 60 ס"מ

מספרי פח ישר (צהוב)

טוש פרמננטי - לסימון על גבי הקונסטרוקציה

עיפרון - סימון על לוחות הגבס ועל הריצפה

מד מטר

סרגל ישר זווית

סולם

פלאייר

כבל חשמל מאריך

קטר - לחיתוך חוטי החשמל

תוכי - לחשיפת חוטי החשמל לאחר החיתוך

קערת גבס שחורה מגומי

נעלי עבודה נוחות - לעליה וירידה מסולם ועבודה עם הקונסטרוקציה

בדים רטובים - לעבודה עם מסטיק אקרילי, סופר 7 והנירוסיל

שואב אבק

מטאטא + יעה

כתב כמויות - חומרים לבניית חדר גבס

7 לוחות גבס - 3 מטר * 1.2 מטר

11 ניצבים - רוחב 7 ס"מ , אורך 3 מטר, עובי 0.5 מ"מ

2 ניצבים - רוחב 7 ס"מ , אורך 3 מטר, עובי 0.8 מ"מ

4 מסלולים - רוחב 7 ס"מ, אורך 3 מטר, עובי 0.5 מ"מ

4 סנדלי משקוף - לחיזוק תקני פתח דלת

2 יחידות פינה לקיר גבס

פח 25 ק"ג שפכטל אמריקאי

קלסימו 5 ק"ג

ברגי פח פח 14 מ"מ - לחיבור בין המסלול לניצבים

ברגי פח פח 25 מ"מ - לחיבור בין הגבס לניצבים

חבילת דיבלים פלסטי אדום 7 מ"מ

ברגים 7 מ"מ - לחיבור לקירות ולתיקרה

מקדח בטון 7 מ"מ

מקדח מתכת 2 מ"מ

מקדח מתכת 6 מ"מ

גליל פיבה פיוז - רוחב 5 ס"מ

איזמל - לחציבה בקיר , תשתית לחשמל

גליל קומפריבנד דביק - אורך 20 מטר , רוחב 5 ס"מ, עובי 3 מ"מ

גליל צמר איטום , דחיסות 24 ק"ג, 12 מ"ר - צמר אדמה מינרלי, עובי 5 ס"מ

חבילת נייר שיוף

1 מסטיק אקרילי נירוסיל

1 דבק סופר 7 הייטק

גליל ניילון 50*2 מטר

צבע לצביעת הקירות

טכניקות וטיפים - איך מבצעים זאת נכון

חיתוך לוח גבס שלם – סימון מידה באמצעות עיפרון , מטר וניצב, לאחר מכן חיתוך עם סכין יפנית מהצד הלבן לאורך הסימון כאשר מניחים צמוד לקו ניצב או מסלול לתמוך בחיתוך ישר, מכה קלה מהצד השני, כיפוף הלוח וחיתוך נוסף מהצד החום.

חיתוך לוח גבס חלקי – סימון מידה אנכית ואופקית, חיתוך באמצעות מסור גבס הצד הקצר ולאחר מכן את החלק הארוך מתבצע כמו שחותכים לוח גבס שלם.

חיתוך ניצבים , מסלולים – מדידה וסימון על הניצב או המסלול עם טוש פרמננטי. הסימון מתבצע 1 ס"מ פחות מהגובה בין המסלולים בין הרצפה לתקרה. לבישת כפפות מגן, חיתוך באמצעות מספרי פח בשני צידי המסלול או הניצב, לאחר מכן כיפוף מספר פעמים 180 מעלות , עד שהחלק הרצוי מופרד.

התקנת הניצבים – שימו לב שחייבת להיות אחידות בהעמדת הניצבים. חורי התשתית בניצבים חייבים להיות כולם באותו הגובה, אם מיקמתם את הראשון למטה, כל הניצבים צריכים להיות באופן דומה. הדבר יקל עליכם בעבודות תשתית כמו העברת צינור שירשורי לחשמל.

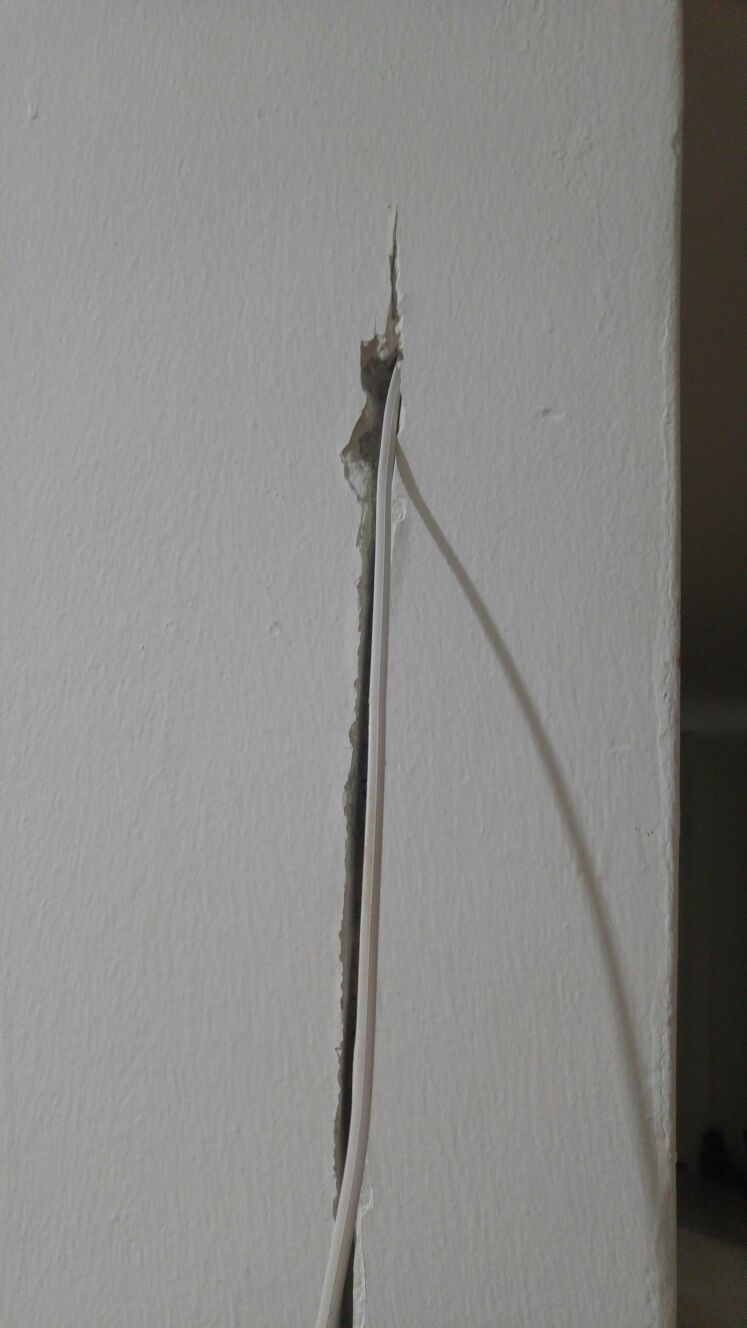

חציבה בקיר לנקודת חשמל – סימון מסלול הקו עם עיפרון. סימון החלק העליון והחלק התחתון של הקו. חיתוך באמצעות סכין יפנית לאורך מסלול הקווים והורדת שכבת הצבע, השפכטל והטיח. פטיש ואיזמל יסייעו להעמקת הקו.

התקנת קופסת שקע גבס למתג תאורה – מיקום קופסא על קיר הגבס בגובה של כ 135 ס"מ, במרחק של כ 20 ס"מ מתשתית משקוף הדלת, סימון בעיפרון חלק האחורי של הקופסא. חיתוך באמצעות מסור גבס. הכנסת הקופסא בלחץ הקליפסים והידוק לקיר הגבס באמצעות שני הברגים.

התקנת לוחות גבס – התקנת לוח גבס לא מתחילה מגובה הרצפה, אלא מגובה לוח גבס אחר. הדבר נועד להגן על הלוחות מפני מים שנשפכים על הרצפה.

סדר התקנת לוחות הגבס – אם נרצה להתקין לוחות שלמים (מינימום חיתוכים) , בחדרים קטנים נתקין תחילה את הלוחות הפנימיים לפני שסיימנו את כל הקונסטרוקציה. אחרת לא נצליח להכניס לוחות שלמים לתוך החדר.

שלבי ביצוע העבודה - בניית חדר גבס

תכנון , שרטוט על גבי נייר, שרטוט על גבי הרצפה.

1. תכנון מיקום פתח דלת.

2. הזזת נקודות חשמל / מתגי מיזוג למקום החדש (חציבה בקיר).

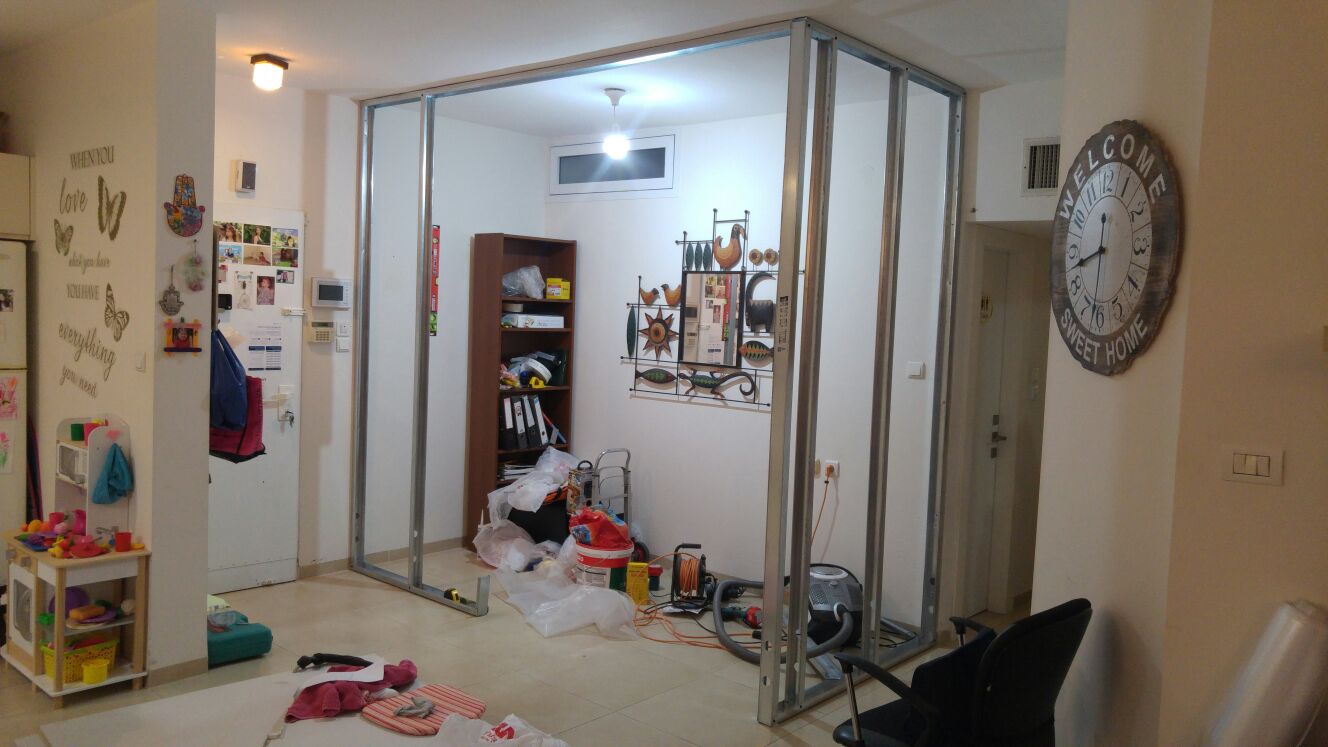

3. הצבת המסלולים על גבי הרצפה, סימון בעיפרון מיקום המסלולים.

4. חיתוך מסלול ימני לריצפה - 140 ס"מ.

5. הדבקת קומפריבנד מתחת למסלול.

6. קיבוע המסלול לרצפה באמצעות סופר 7 הייטק.

7. הכנת חיבור ניצב ימני - חיתוך ניצב במידה מתאימה 269 ס"מ.

8. הדבקת קומפריבנד לניצב.

9. קיבוע הניצב לקיר באמצעות קידוח וברגים 7 מ"מ (דפיקת הדיבל עם הבורג ולאחר מכן הברגה עם מברגה חשמלית).

10. חיתוך מסלול (קיר ימני) לתקרה במידה 140 ס"מ. הדבקת קומפריבנד מתחת למסלול.

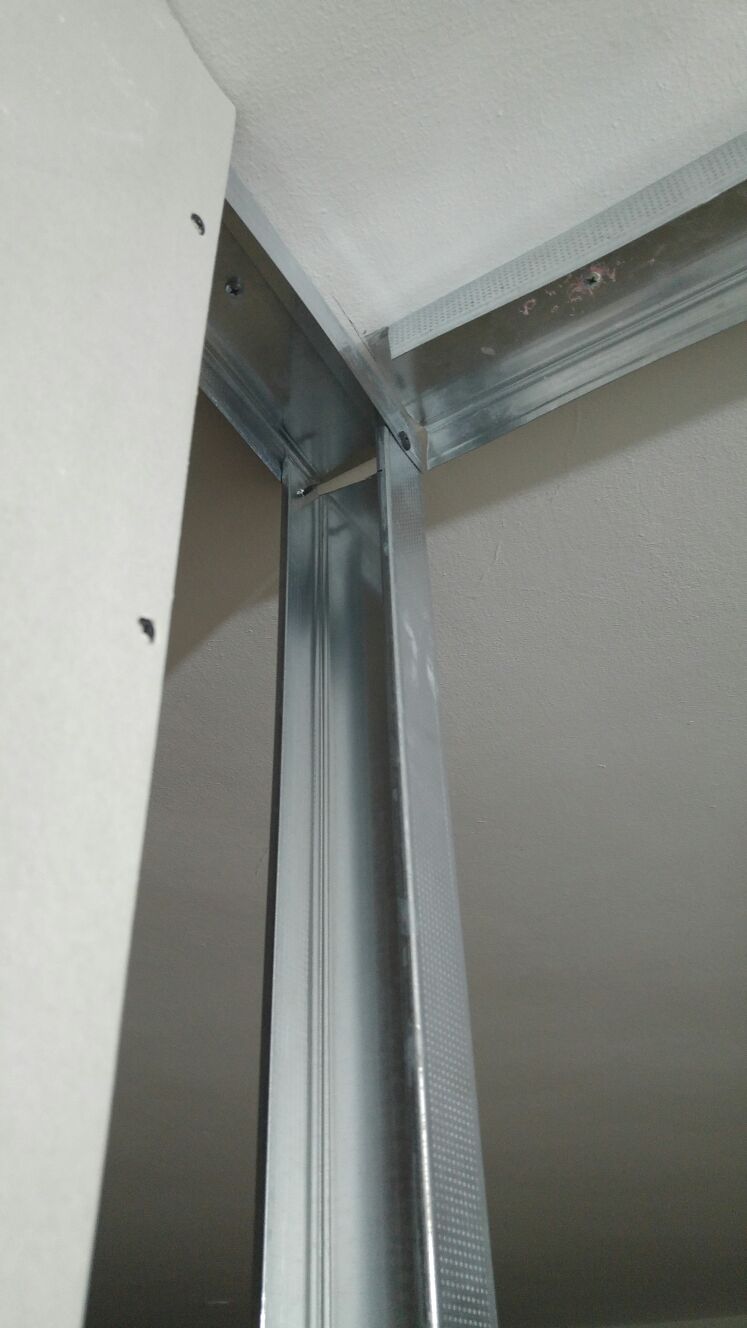

11. קיבוע המסלול לתקרה עם ברגים, באמצעות ניצב מסגרת ופלס. למי שעובד לבד כמוני - הניצב ישמש כעזר להתקנת המסלול לתקרה. לחבר אותו עם ברגי הפח פח רק בשלב הבא לאחר קיבוע המסלול לתקרה.

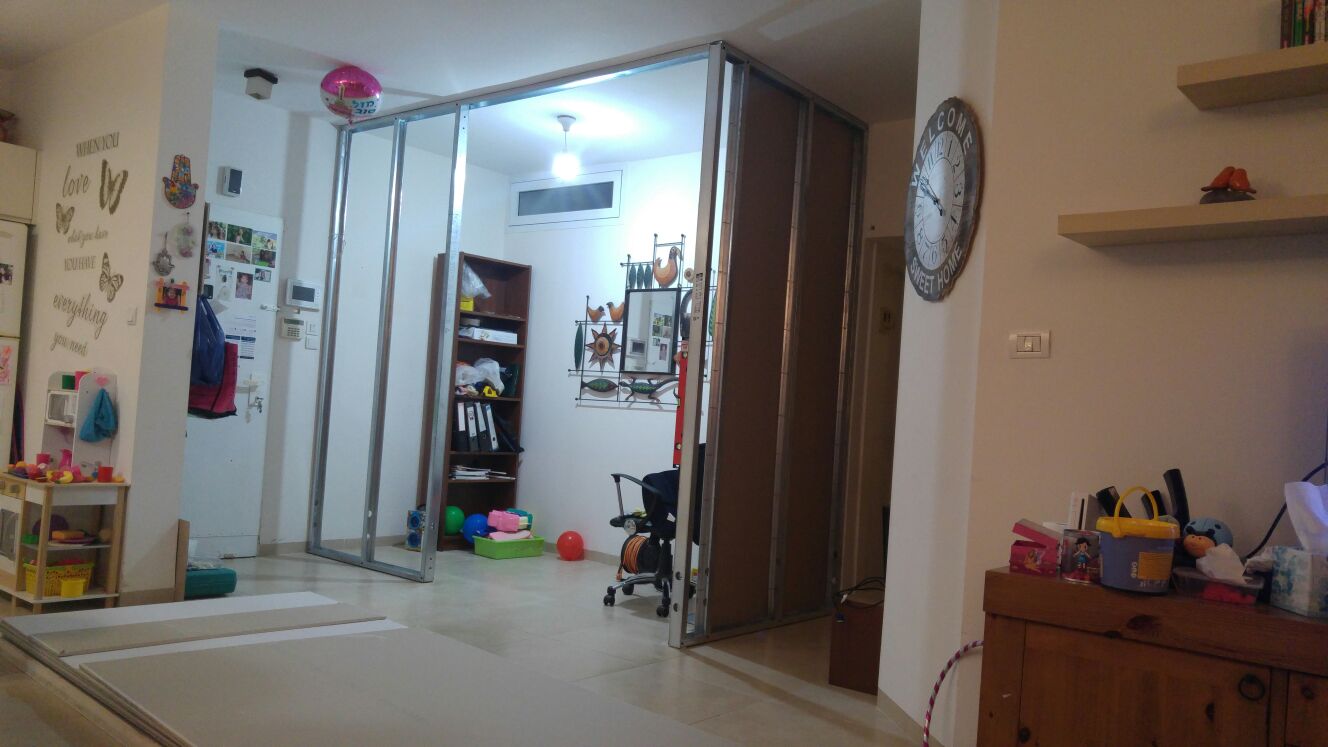

12. השלמת שני ניצבים נוספים – קיבוע באמצעות פרגי פח פח. ניצב ראשון במרחק 60 ס"מ מניצב קיר, ניצב שני במרחק 120 ס"מ מניצב קיר ניצב שלישי לסגירת המסגרת במרחק 140 ס"מ מניצב הקיר.

13. חיתוך מסלול (שמאל) לריצפה עד פתח דלת - אורך 120 ס"מ.

14. הדבקת קומפריבנד למסלול.

15. קיבוע מסלול שמאל לרצפה באמצעות סופר 7 הייטק.

16. חיתוך ניצב שיחובר לקיר שמאל באורך 270 ס"מ.

17. הדבקת קומפריבנד לניצב.

18. קיבוע הניצב לקיר באמצעות קידוח ברגים לקיר וחיבור עם ברגים 7 מ"מ.

19. חיתוך מסלול תקרה 300 ס"מ.

20. הדבקת קומפריבנד למסלול.

21. קידוח באמצעות מקדחת מתכת – הכנת חורים במסלול.

22. קיבוע המסלול לתקרה באמצעות ברגים 7 מ"מ.

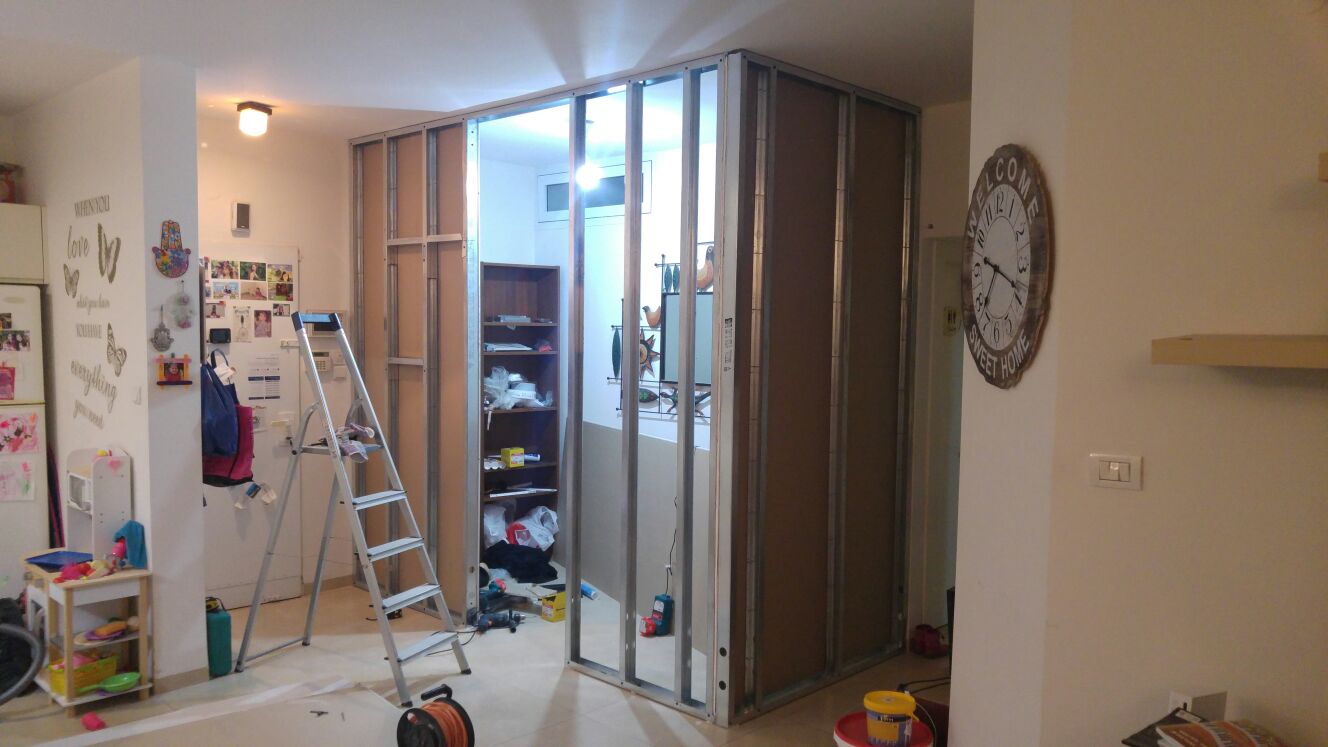

23. הכנסת שני ניצבים נוספים במרחק 40 ס"מ – קיבוע ניצבים באמצעות ברגי פח פח.

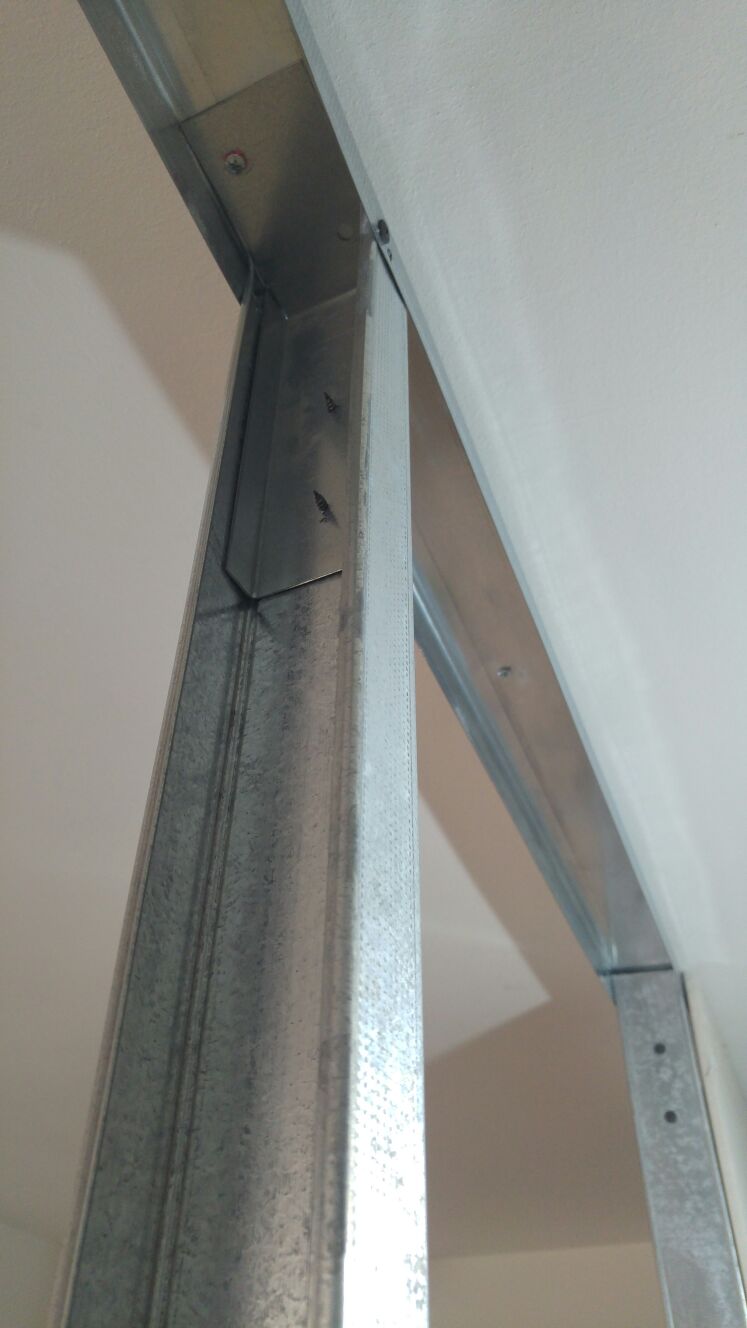

24. הכנת ניצב שמאלי לדלת עובי 0.8 מ"מ. קידוח עזר 2 חורים בעובי 2 מ"מ בחלק בתחתון ובחלק העליון בניצב וסנדלי החיזוק המחוסרים לניצב ולאחר מכן קיבוע שני הסנדלים, אחד למטה והשני למעלה באמצעות ברגים פח פח. חיבור הסנדל לתקרה באמצעות בורג 7 מ"מ.

25. חיבור הניצב למסלול התחתון ולמסלול העליון כדופן צד שמאל של הדלת.

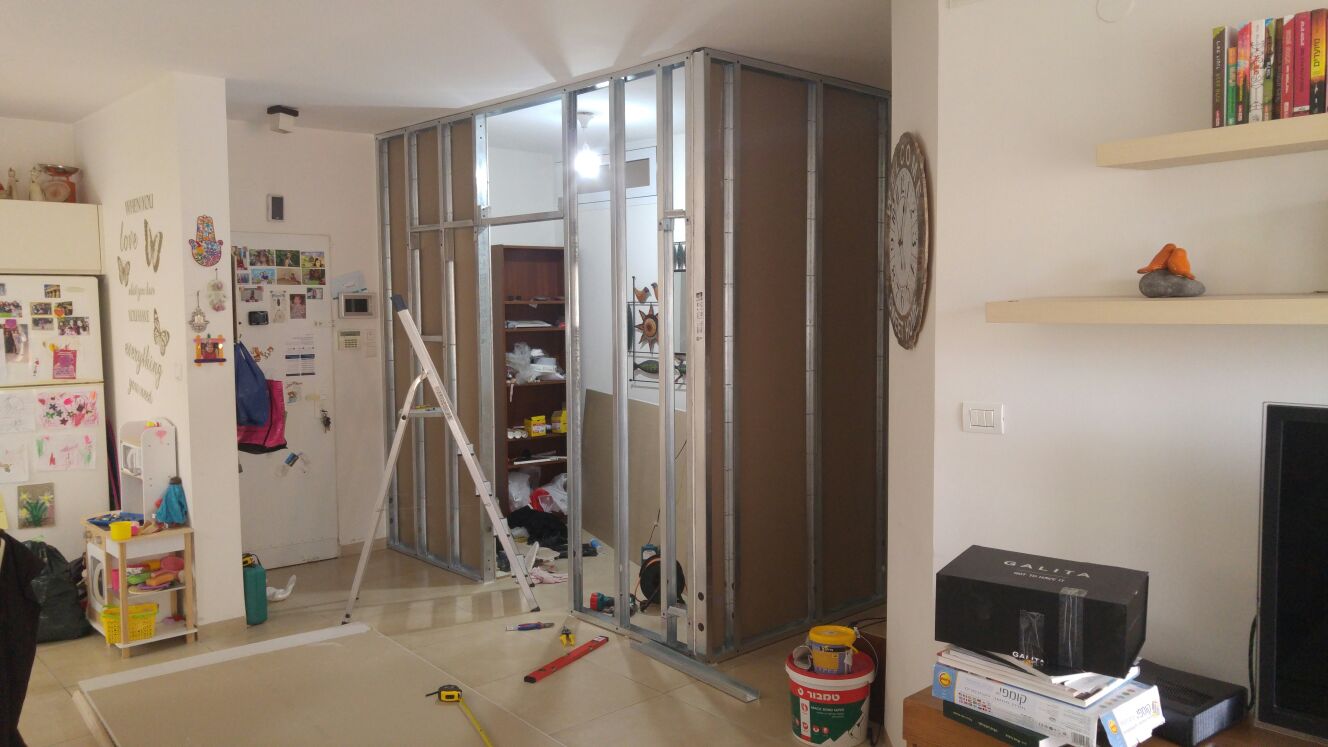

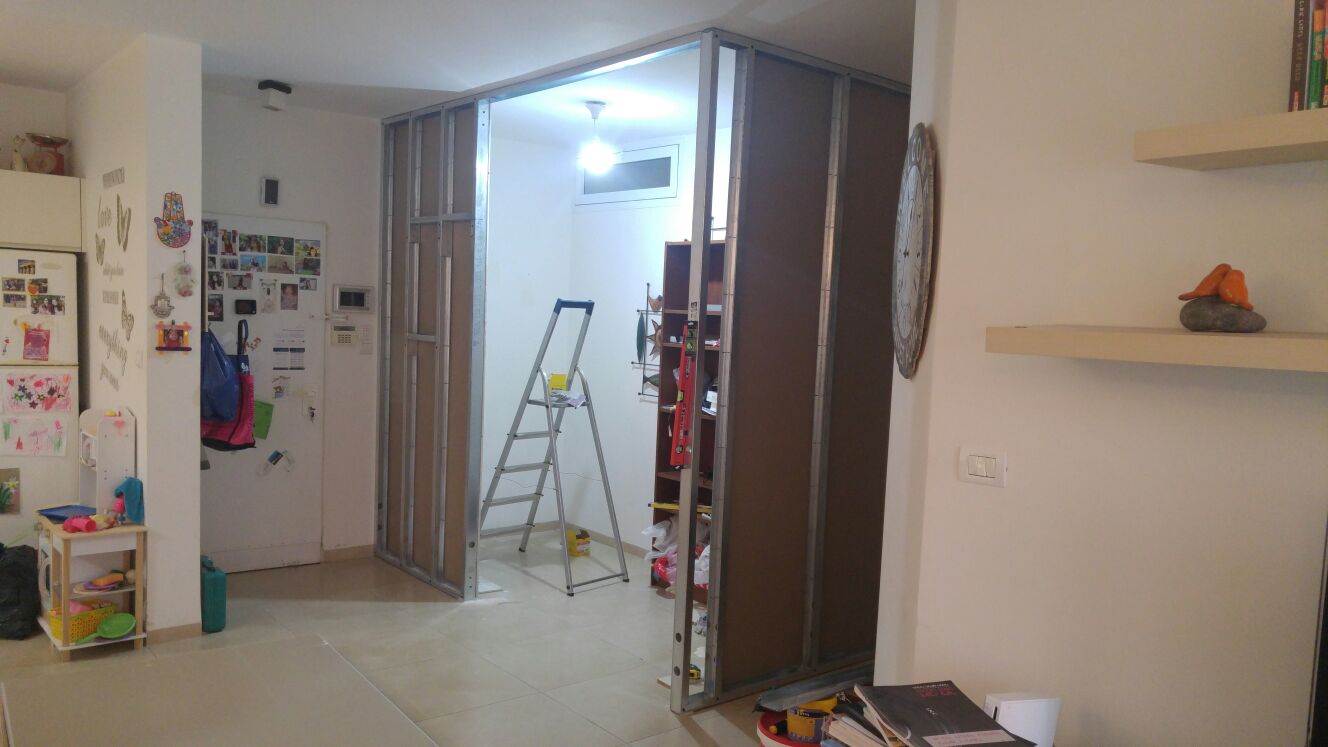

26. חיבור פנימי לוח גבס לקיר גבס פנימי - ימני.

27. חיבור פנימי לוח גבס לקיר גבס פנימי - שמאלי.

28. הכנסת לוח גבס לתוך "החדר" טרם סגירת צד ימין.

29. חיתוך מסלול ימין לריצפה באורך מתאים כך שיישאר פתח דלת 80 ס"מ.

30. הדבקת קומפריבנד למסלול רצפה - פתח דלת ימין.

31. קיבוע מסלול לרצפה באמצעות סופר 7 היי טק.

32. חיתוך מסלול ימין תקרה באורך מתאים כך שיישאר פתח דלת 80 ס"מ.

33. הדבקת קומפריבנד למסלול תקרה - פתח דלת ימין.

34. קיבוע מסלול תקרה באמצעות ברגים 7 מ"מ.

35. חיתוך מסלולים בפינת צד ימין, מסלול רצפה ומסלול תקרה לצורך הכנסת לוח גבס פינתי.

36. השלמת דופן קיר גבס פנימי.

37. חיבור ניצב במרחק אמצע

38. חיבור ניצב נוסף במרחק אמצע

39. הכנת ניצב ימין לדלת עובי 0.8 מ"מ. קידוח עזר 2 חורים בעובי 2 מ"מ בחלק בתחתון ובחלק העליון בניצב וסנדלי החיזוק המחוסרים לניצב ולאחר מכן קיבוע שני הסנדלים, אחד למטה והשני למעלה באמצעות ברגים פח פח. חיבור הסנדל לתקרה באמצעות בורג 7 מ"מ.

40. חיבור קיר גבס צד ימין פנימי.

41. הכנת חיזוקים: גובה 206 לדלת הזזה ב 4 מקטעים.

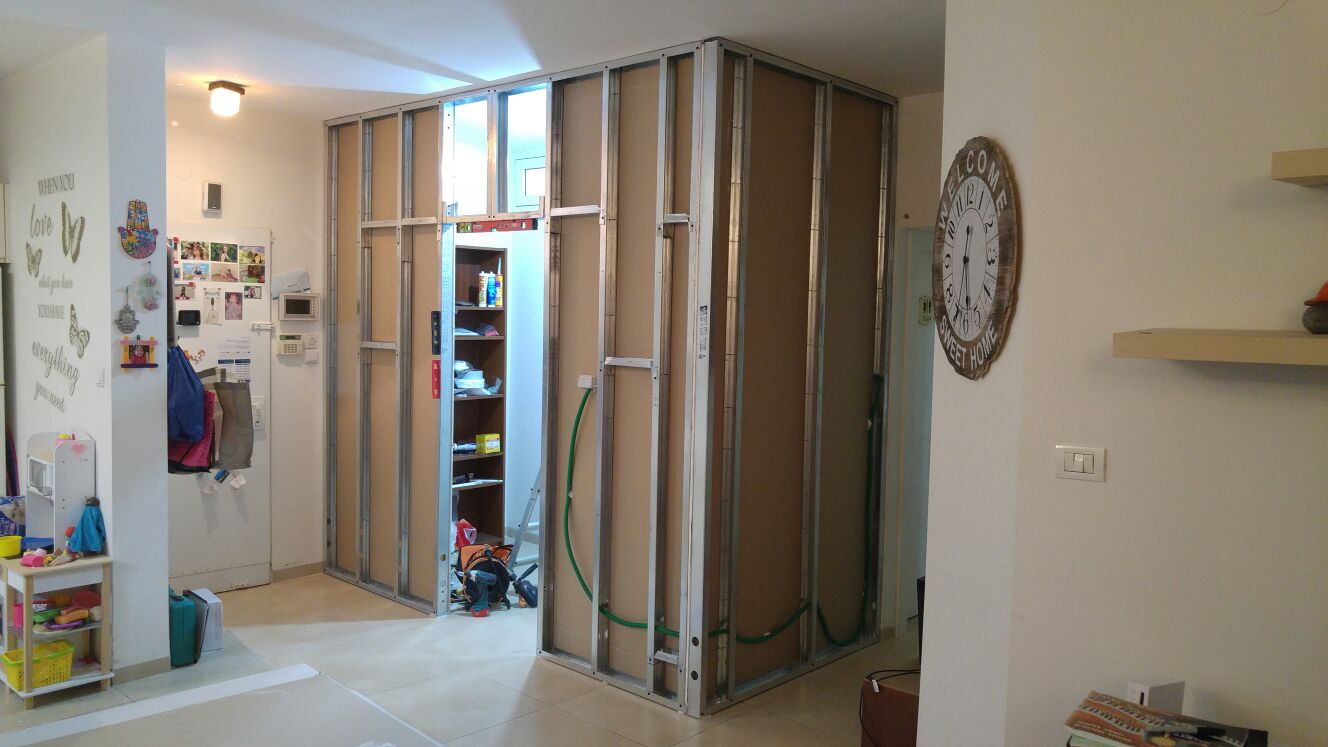

42. חיזוק תשתית לדלת באמצעות שני ניצבים מגובה 206 ס"מ ועד מסלול תקרה.

43. חיזוק צד שמאל בגובה 140 בין שני מסלולי אמצע.

44. חיזוק צד ימין בגובה 20 ס"מ ובגובה 200 ס"מ בין שני הניצבים הימניים.

45. סימון על קיר הגבס נקודת חשמל חדשה באמצעות גודל הקופסא ופלס.

46. חיתוך בלוח גבס פנימי באמצעות מסור גבס והכנסת קופסת חשמל.

47. קיבוע קופסת גבס לקיר הגבס.

48. העברת צינור חשמל שרשורי מנקודת שקע ישן לנקודת שקע חדש – חיבור הצינור לקופסת השקע בקיר גבס.

49. הדבקת הצינור השרשורי לקיר באמצעות סופר הייטק 7.

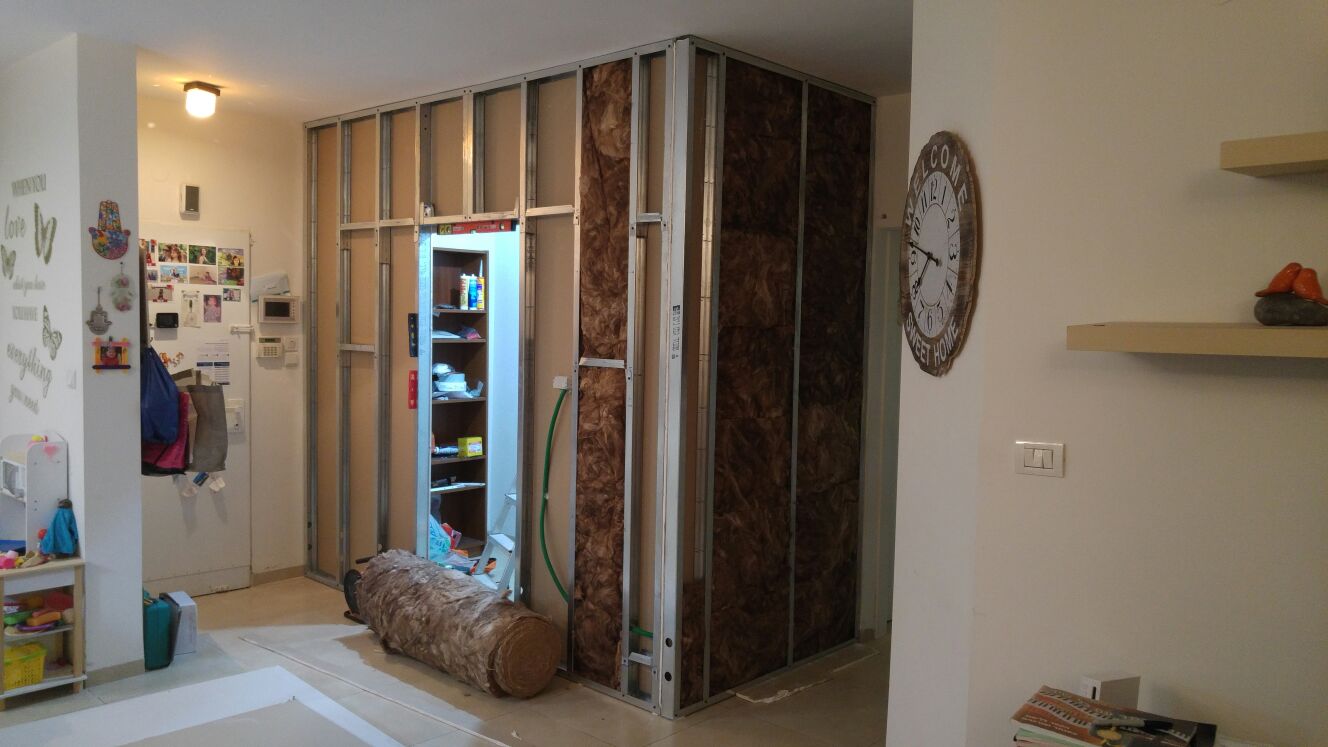

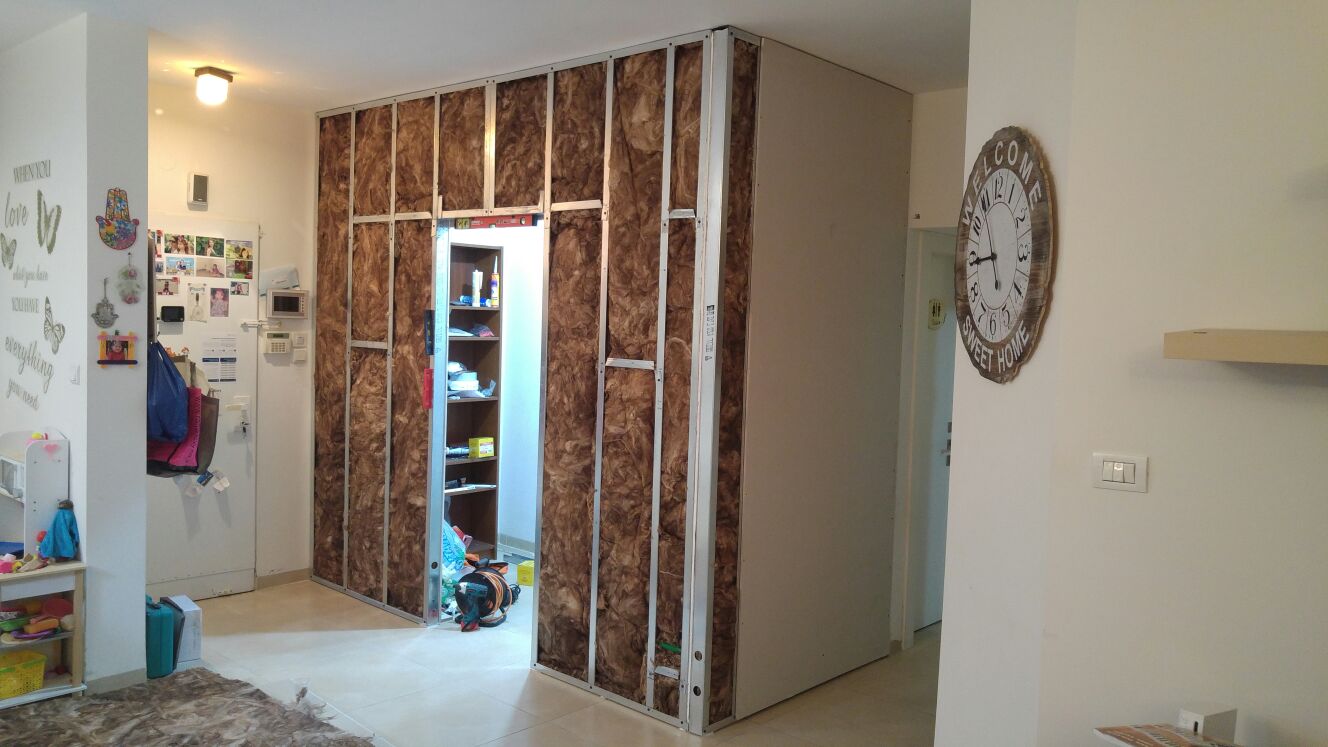

50. מילוי צמר בידוד מרעשים.

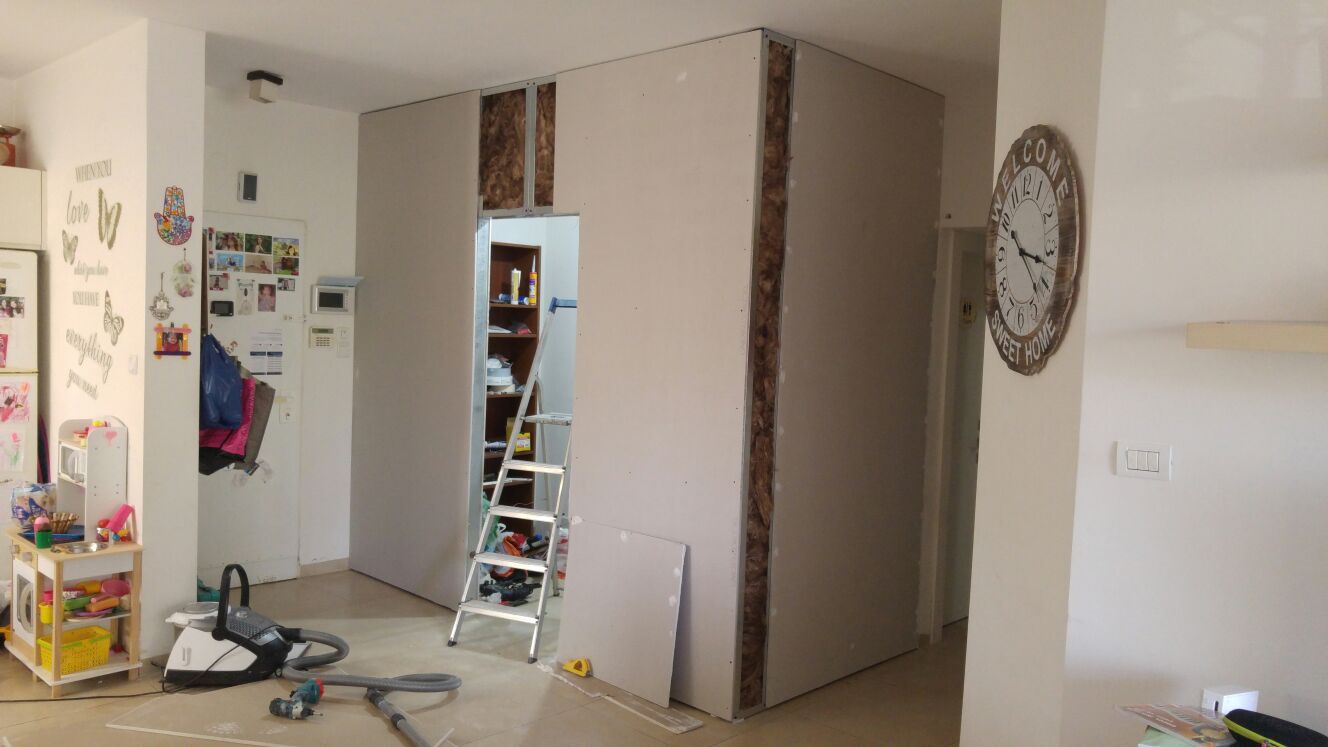

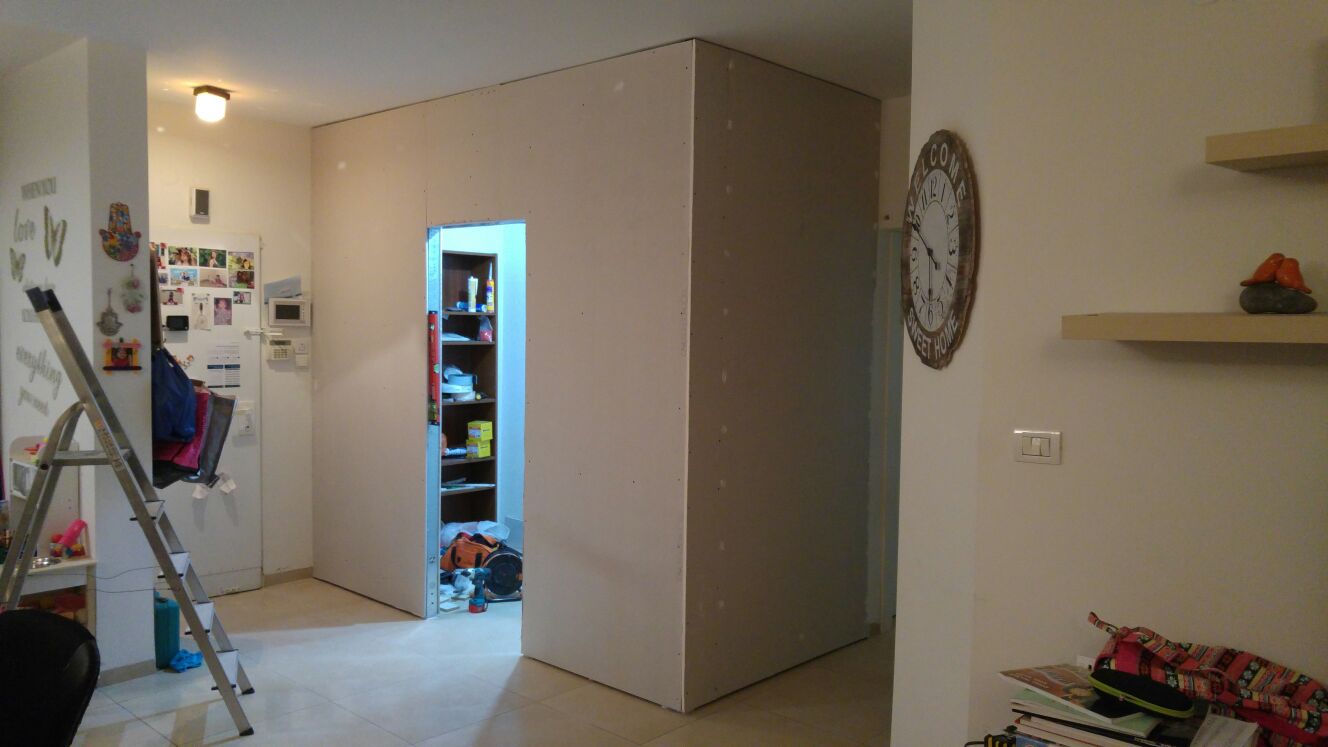

51. חיתוכי הלוחות וסגירת חיפויי גבס באמצעות בברגים 25 מ"מ כל 20 ס"מ בין הלוח לניצב.

52. השקעת ברגי גבס בולטים.

53. סתימת החורים באמצעות קלסימו.

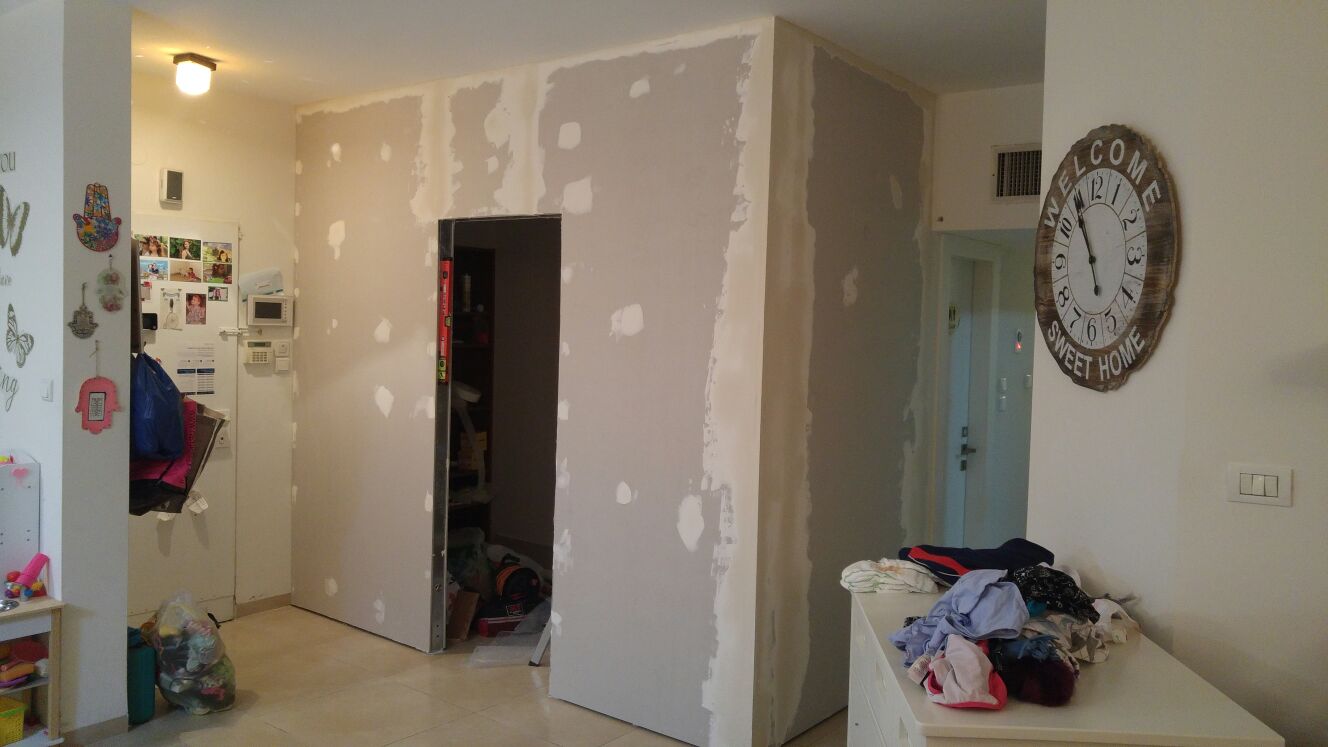

54. שפכטל ראשוני על המסמרים.

55. שפכטל על נקודות התפר בין לוחות הגבס, הצמדת פיבה פיוז ושוב שפכטל.

56. שכפטל בזויות הפינתית + התקנת פינה חיצונית למפגש קירות הגבס.

57. המתנה 24 שעות לייבוש השפכטל.

58. פריסת ניילון על הרצפה צמוד לקיר אותו משייפים ועל רהיטים, סגירת דלתות.

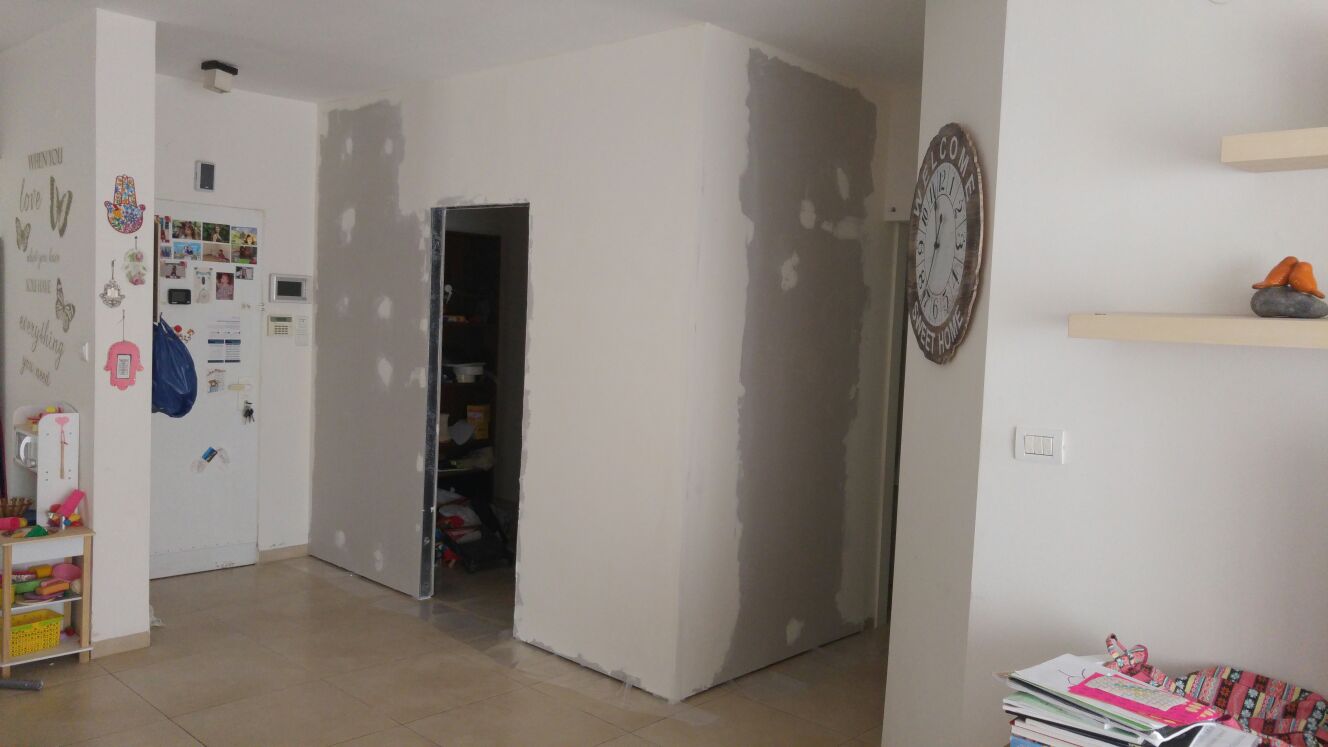

59. שיוף השפכטל.

60. ניקיון הקירות עם מטלית יבשה.

61. דבק מסטיק אקרילי בחיבורים בין הקיר לגבס.

62. שואב אבק.

63. הכנה לצביעה - פריסת ניילון על הרצפה.

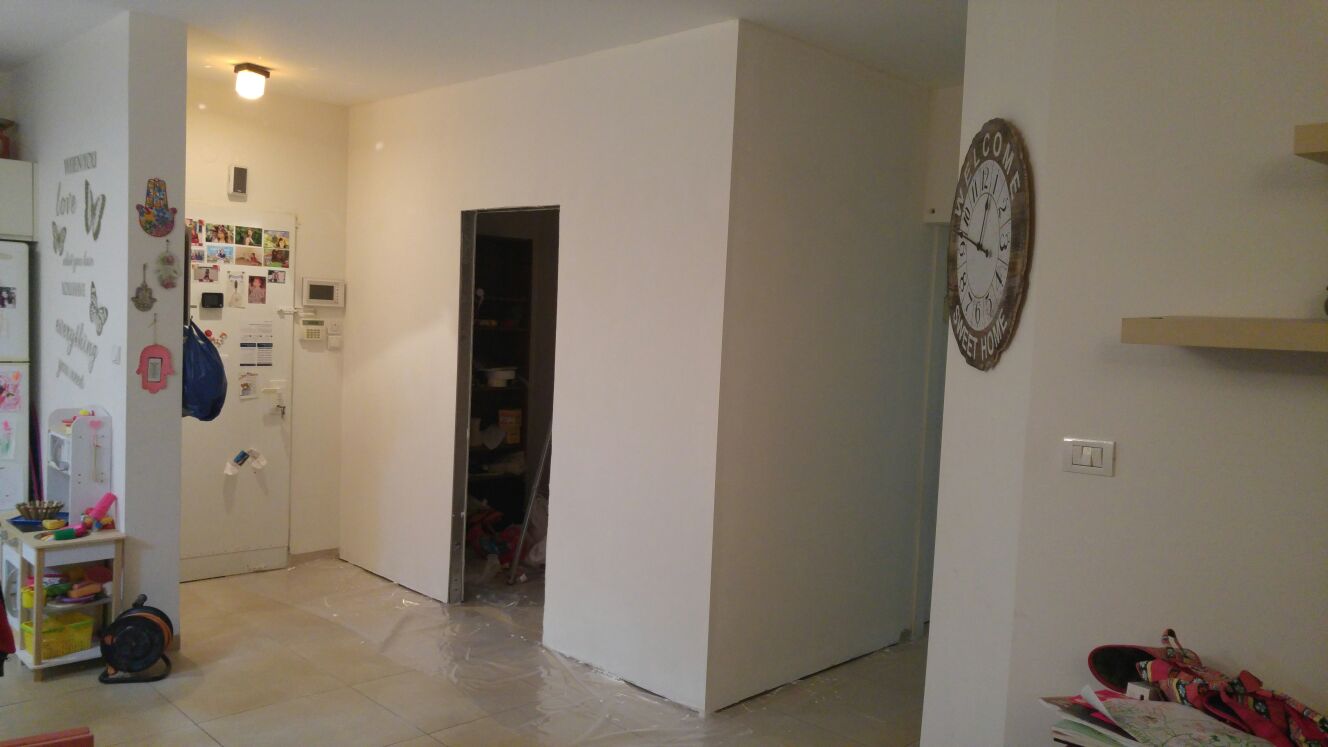

64. צביעה עם רולר + מברשת.

65. המתנה לייבוש.

66. צביעה שכבה שניה.

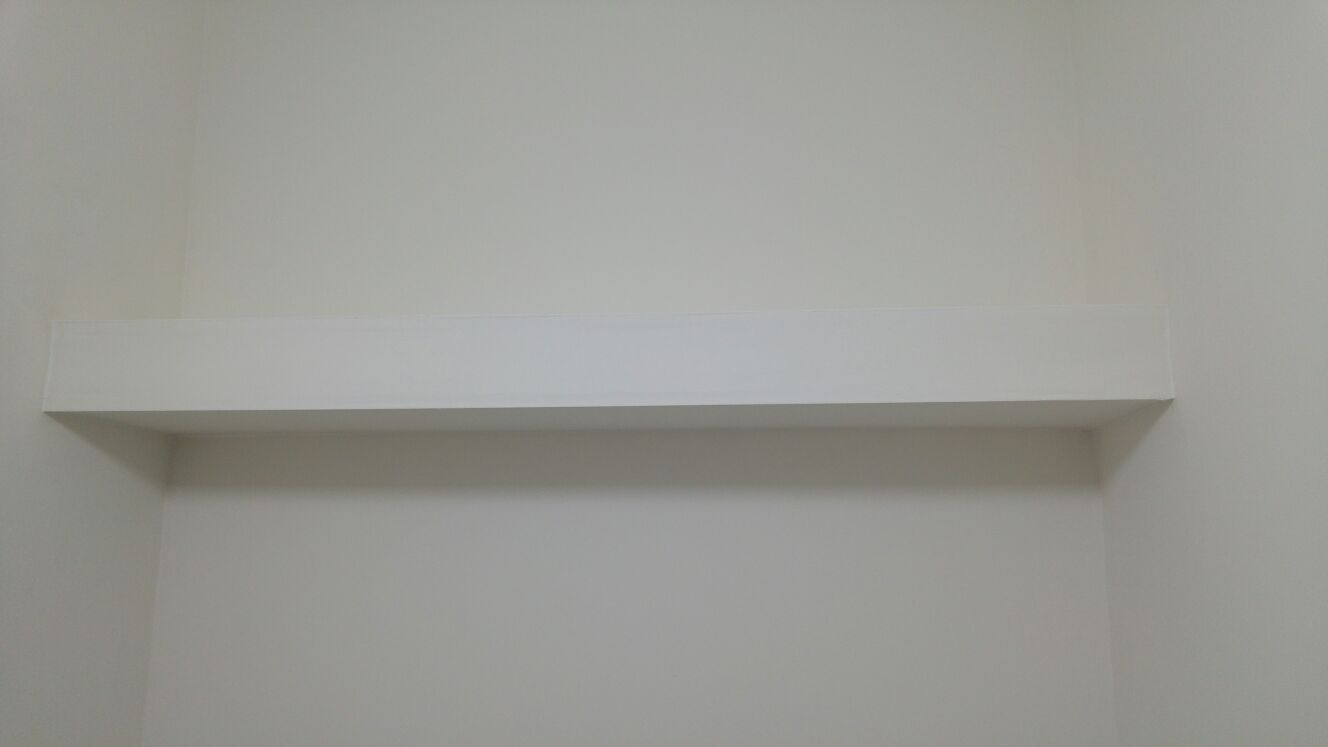

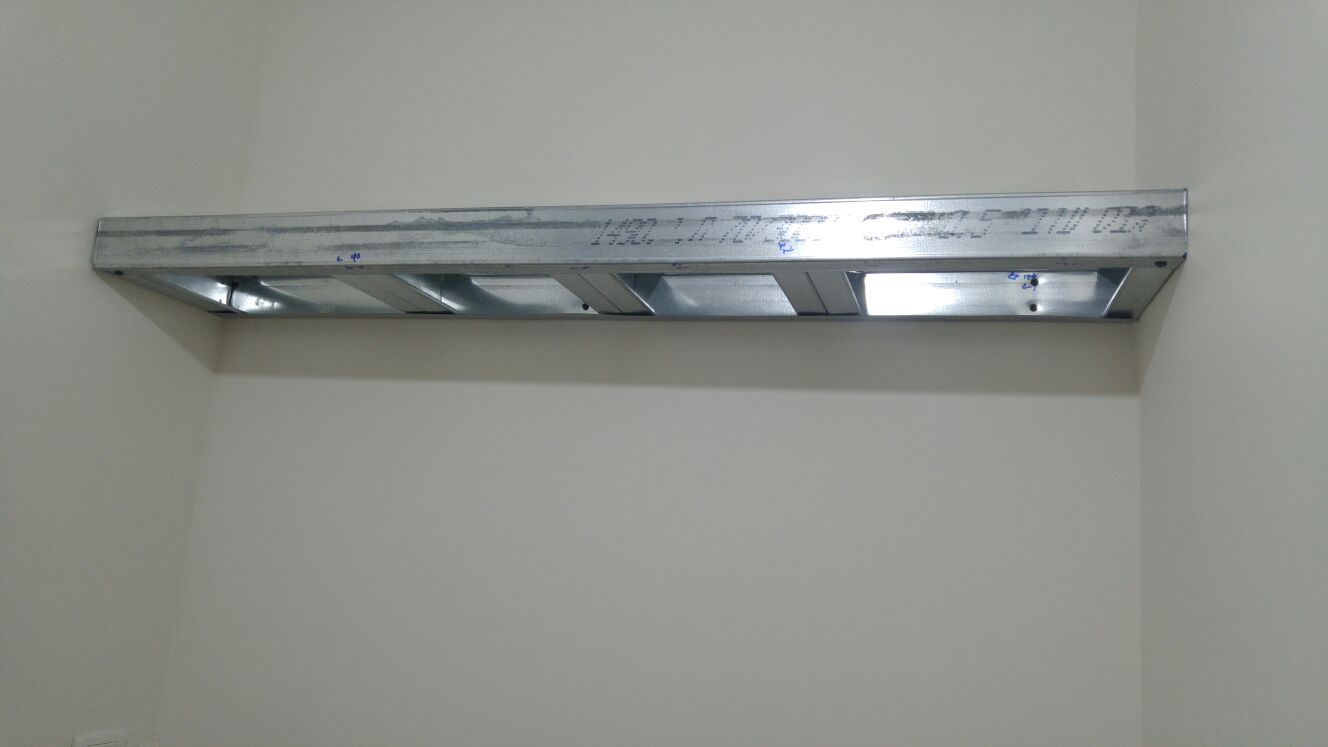

67. בניית מדף מגבס (משאריות הניצבים, המסלולים והגבס), ההתקנה התבצעה בהתאם לחיזוקים שנעשו בקונסטרוקציה. שלבי בניית המדף:

חיתוך מסלול באורך 131 ס"מ.

קיבוע המסלול לקיר הגבס ישירות לניצבים דרך לוח הגבס עם ברגי פח פח ארוכים.

חיתוך ניצבים באורך 25 ס"מ וקיבוע לקירות בצדדים.

חיבור מסלול ליצירת מבנה המדף.

חיתוך ניצבים באורך 25 ס"מ והכנסה בין המסלולים לחיזוק.

הברגת ניצבי החיזוק הפנימי גב אל גב.

חיתוך פלטות גבס עליונה ותחתונה.

הברגת הפלטות לקונסטרוקציית המדף.

חיתוך פינות.

שפכטל.

המתנה לייבוש.

שיפשוף השפכטל.

צביעת המדף.

68. מרכוז נקודת תאורה בתקרה ע"י חציבה והשקעת צינור שרשורי.

69. שפכטל וצביעת התקרה.

70. התקנת מאוורר תקרה קטן (קוטר 76 ס"מ).

71. התקנת דלת הזזה - ראו מדריך התקנת דלת הזזה בקיר גבס

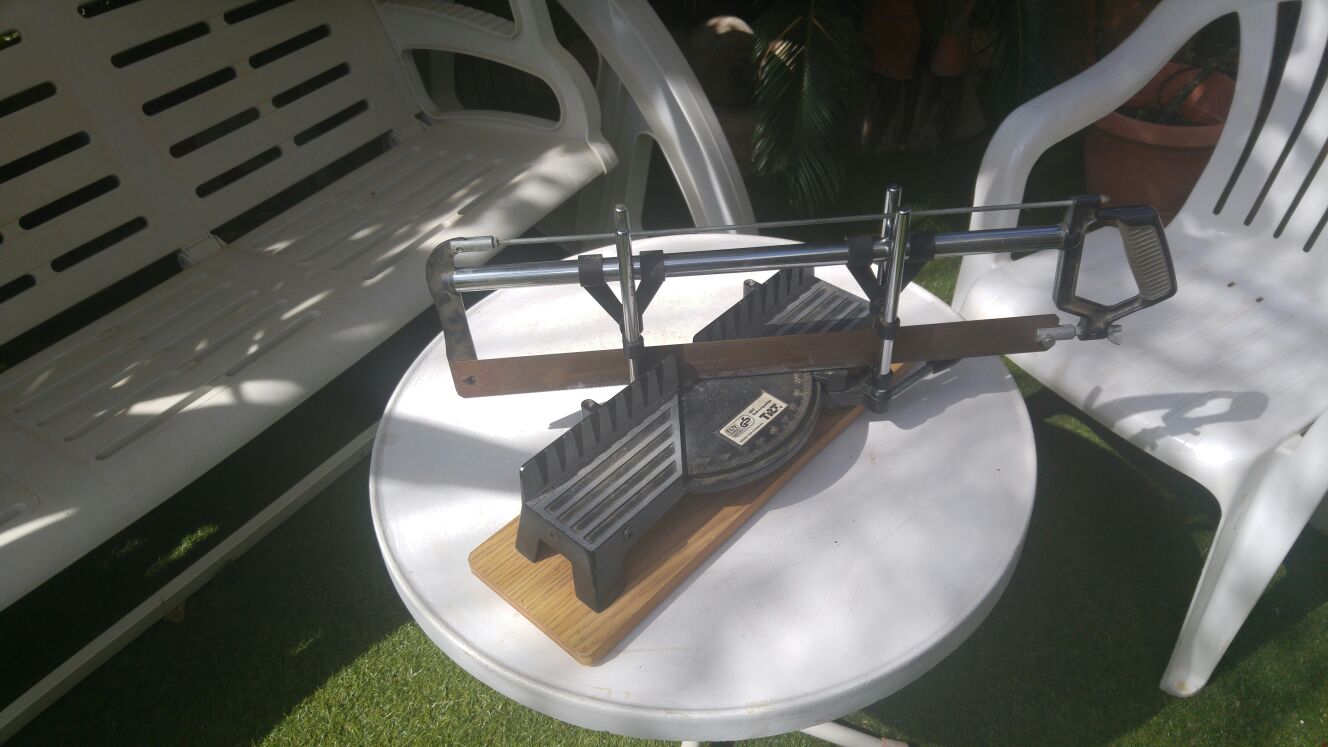

72. חיתוך פנלים (באמצעות מסור מיוחד), לפי מידה ובזויות 45 לפינה החיצונית והפנימית.

73. הדבקת פנלים פולימרים נגד מים באמצעות סופר הייטק 7.

74. איטום הפנלים עם מסטיק אקרילי סיקה פלקס פוליאוריתן.

בהצלחה!
